Danteオーディオ
Dante（Digital Audio Network Through Ethernet）は、Audinate社が開発した音声データの伝送規格です。音声信号をデジタル化し、一般的なLANケーブルを使って低遅延・高音質で複数チャンネル同時に伝送できます。
複雑なアナログ配線が不要で、ネットワーク機器で音声ルーティングや制御が可能になります。業務用音響機器に広く採用されており、ライブ会場や放送局、会議システムなどで利用されています。

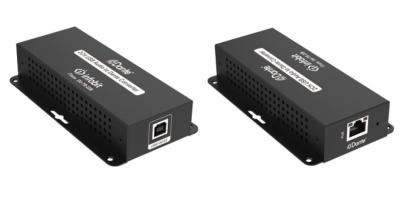

iTrans DU-TR-22B
2CH USBオーディオ to Danteコンバーター iTrans DU-TR-22B
特長
- AES67 RTPオーディオ伝送をサポート
- オーディオのサンプリングレートは44.1kHz、48kHz、88.2kHz、96kHz、ビット深度は16/24/32bit対応
- USB 5V給電およびPoE給電（IEEE802.3af Class 0準拠）に対応
接続例

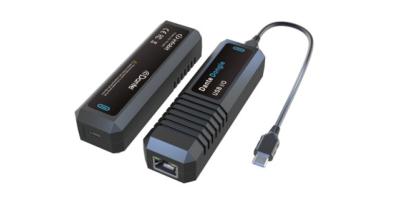

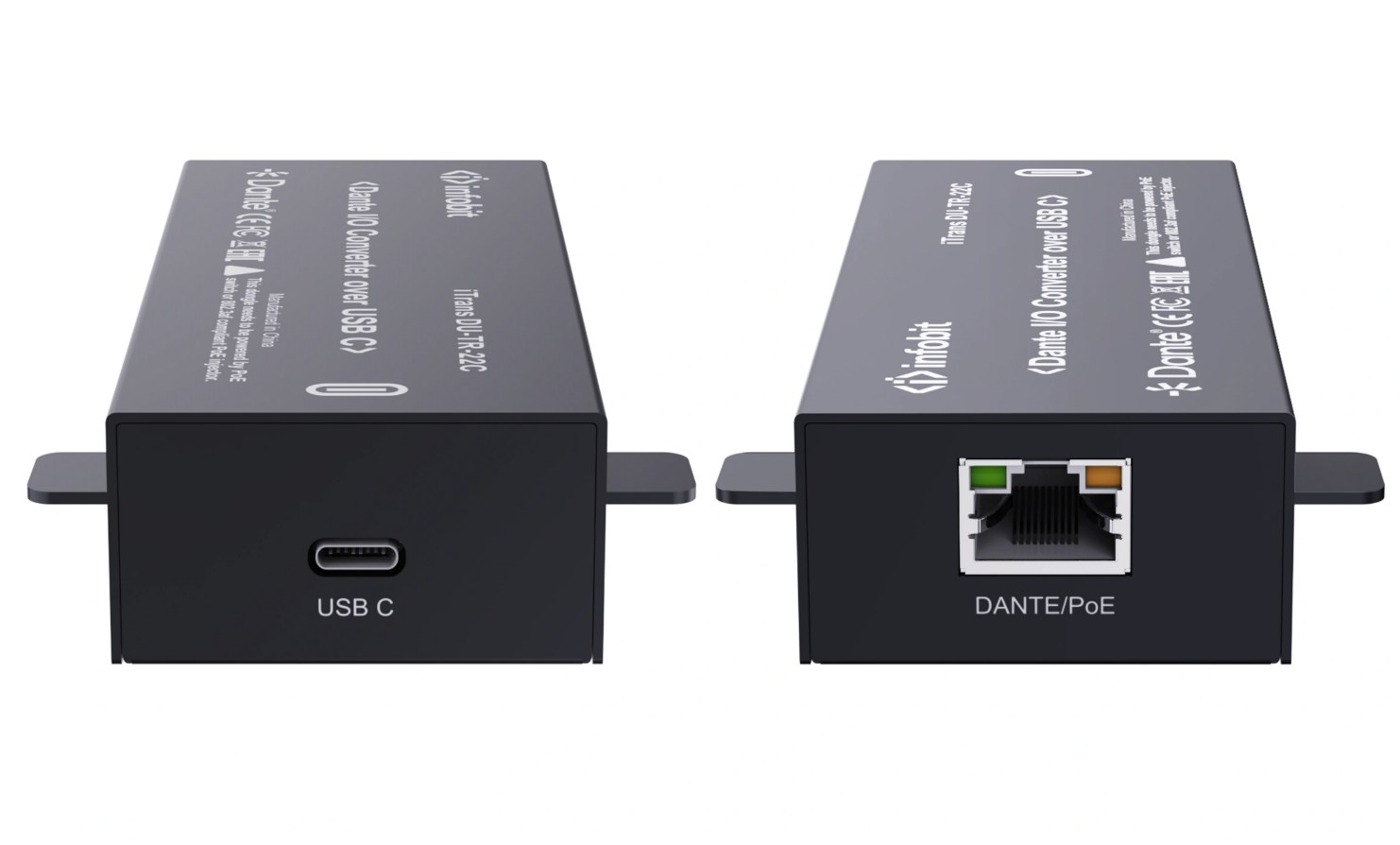

iTrans DU-TR-22C
2CH ダンテUSBトランシーバー iTrans DU-TR-22C
USB-A/C 接続を使用することで、PC やモバイル端末と Dante 対応機器との間で音声の再生および受信が可能！
特長
- プラグアンドプレイ対応
- 24 ビットオーディオ対応
- 2 × 2 オーディオチャンネル対応
- IEEE802.3af 準拠のPoE 給電に対応

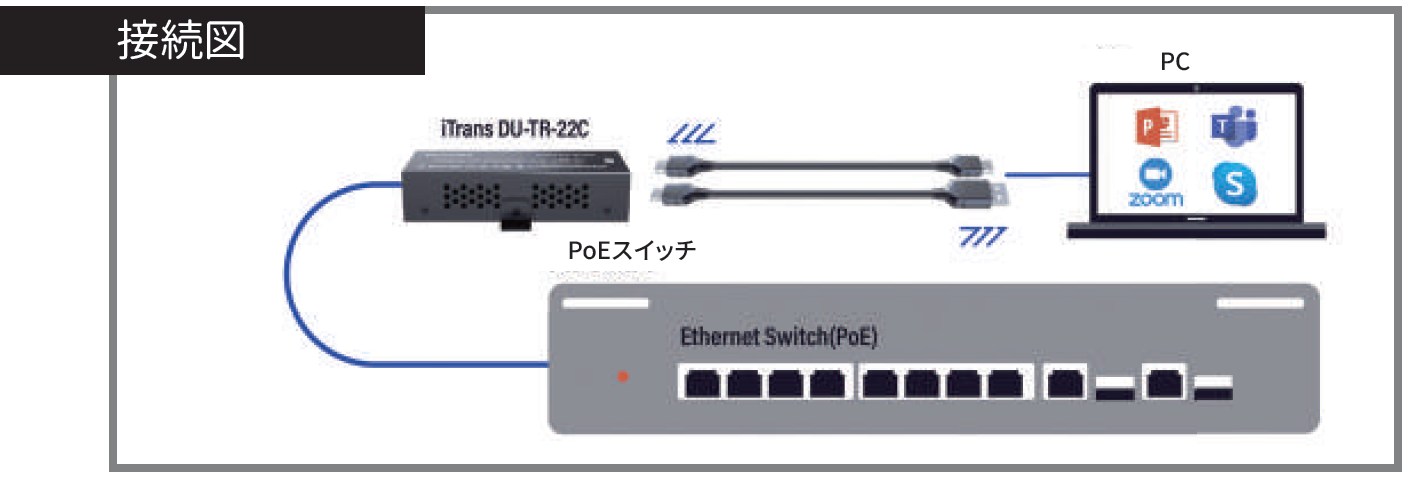

接続例
仕様
| 型番 | DU-TR-22B | DU-TR-22C |
| 入出力 | USB (Type-B) x1 DANTE (RJ45) x1 |
USB (Type-C) x1 DANTE (RJ45) x1 |
| 伝送距離 | 100m (CAT6/6A) | |
| サンプルレート | PCM 2.0, 44.1KHz / 48KHz / 88.2KHz / 96KHz, 最大32bit |
PCM 2.0, 48KHz, 24bit |
| 制御 | Dante | |
| 電源 | USB: 5V 0.5A PoE: IEEE802.3af Class 0 |
|
| サイズ (mm) | 130 × 70 × 26 | 115 × 34 × 28 |
| 重量 (g) | 225 | 70 |

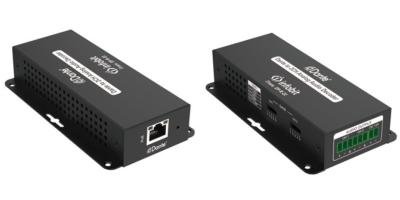

iTrans DP-T-22, DP-R-22
2CH Dante アナログオーディオエンコーダー iTrans DP-T-22 ／ デコーダー iTrans DP-R-22
Dante ネットワークに接続し、アナログ2 チャンネルのDante エンコードおよびデコードが可能。USB オーディオ to Dante コンバーターとの混在も可能です。
特長
- アナログ音声入力は、バランス／アンバランスの両方に対応。
- オーディオのサンプリングレートは、44.1kHz、48kHz、96kHz（24bit）に対応。
- AES67 RTP オーディオ伝送に対応。
- 音声入力は、+24dBu、+4dBu、0dBu、0dBV、-10dBV のゲイン調整(R-22) に対応。
- DC 12V 電源供給およびPoE 機能（IEEE802.3af Class 0 準拠）に対応。

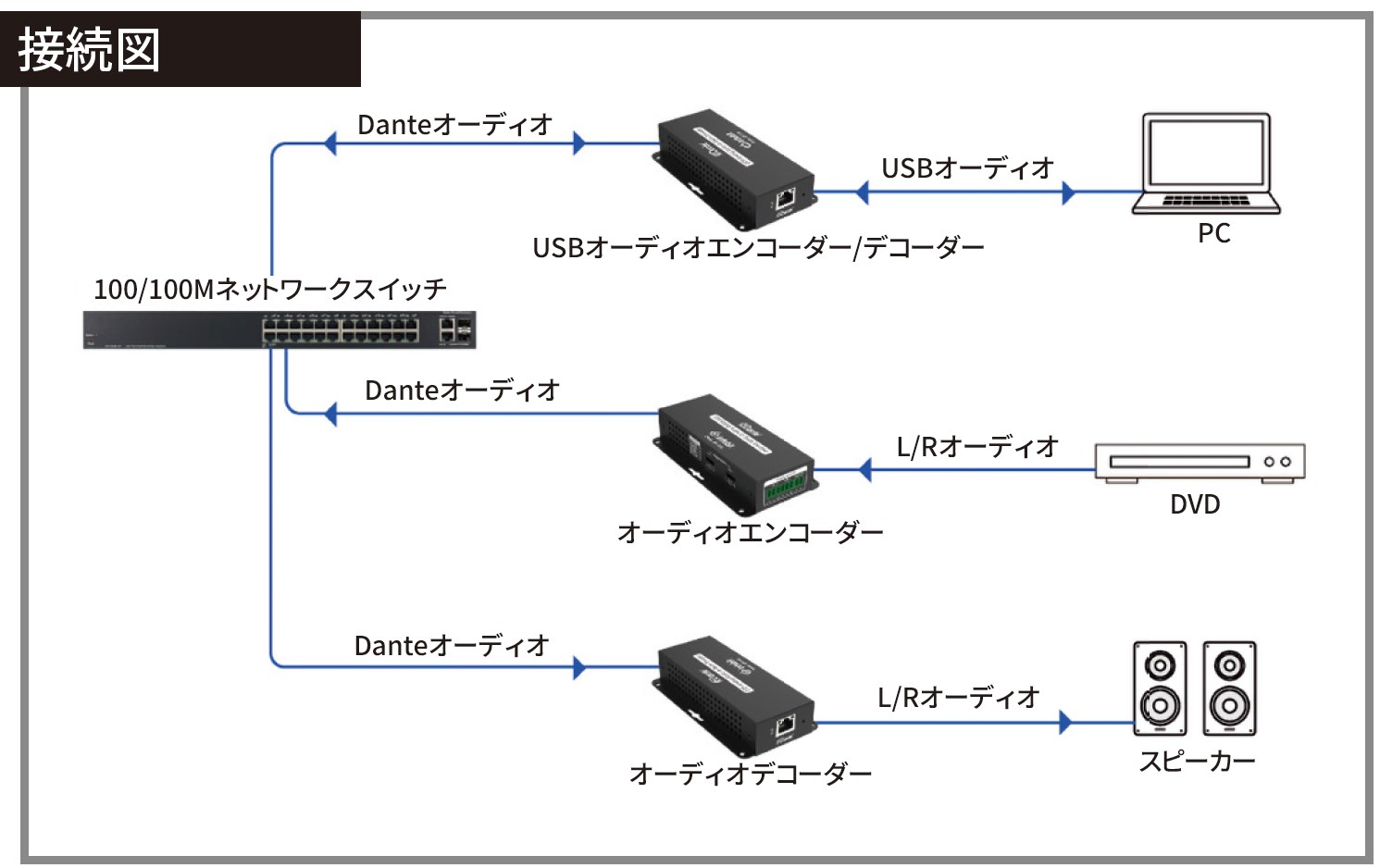

接続例
仕様
| 型番 | DP-T-22 | DP-R-22 |
| 入力 | 信号 | Dante x1 |
| コネクタ | RJ45 | |
| タイプ | Danteオーディオ x1 | |
| 出力 | 信号 | AUDIO x2 |
| コネクタ | 6ピンターミナルブロックx1 | |
| タイプ | バランス／アンバランス | |
| 伝送距離 | 100m(CAT6/6A) | |
| サンプルレート | PCM 2.0, @16bit/24bit/32bit, 44.1KHz/48KHz/88.2KHz/96KHz | |
| ゲイン, レベル調整 | 5段階調整： +24dBu, +4dBu, 0dBu, 0dBV, -10dBV |
5段階調整： +18dBu, +4dBu, 0dBu, 0dBV, -10dBV |
| 制御 | Dante | |
| 電源 | DC input: 12V/1A PoE : IEEE802.3af Class 1 |
|
| サイズ (mm) | 130 × 70 × 26 | |
| 重量 (g) | 230 | |

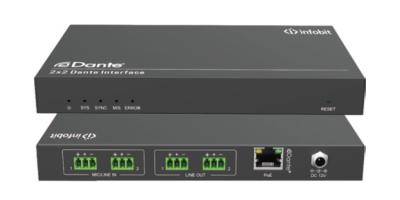

iTrans DP-BOX-22
2CH Dante アナログオーディオエンコーダー／デコーダー iTrans DP-BOX-22
最大2×2チャンネルのDante オーディオをネットワーク対応のAVシステムに統合できます。
Dante 接続を音声の入力元や出力先の近くの必要な場所にに簡単に設置でき、高価でノイズの影響を受けやすいアナログ配線が不要になります。
特長
- ライン／マイクレベル対応のアナログ入力2系統、アナログ出力2系統
- 各入力ごとに0 ～ +48dB のゲイン調整に対応
- 出力音量は-60dB ～ 0dB の範囲で調整可能
- 各入力チャンネルに48V ファンタム電源供給可能
- PoE（IEEE802.3af）による電源供給に対応
- 44.1kHz または48kHz のオーディオサンプリングレートに対応
- Dante Controller およびWeb-UI から制御可能

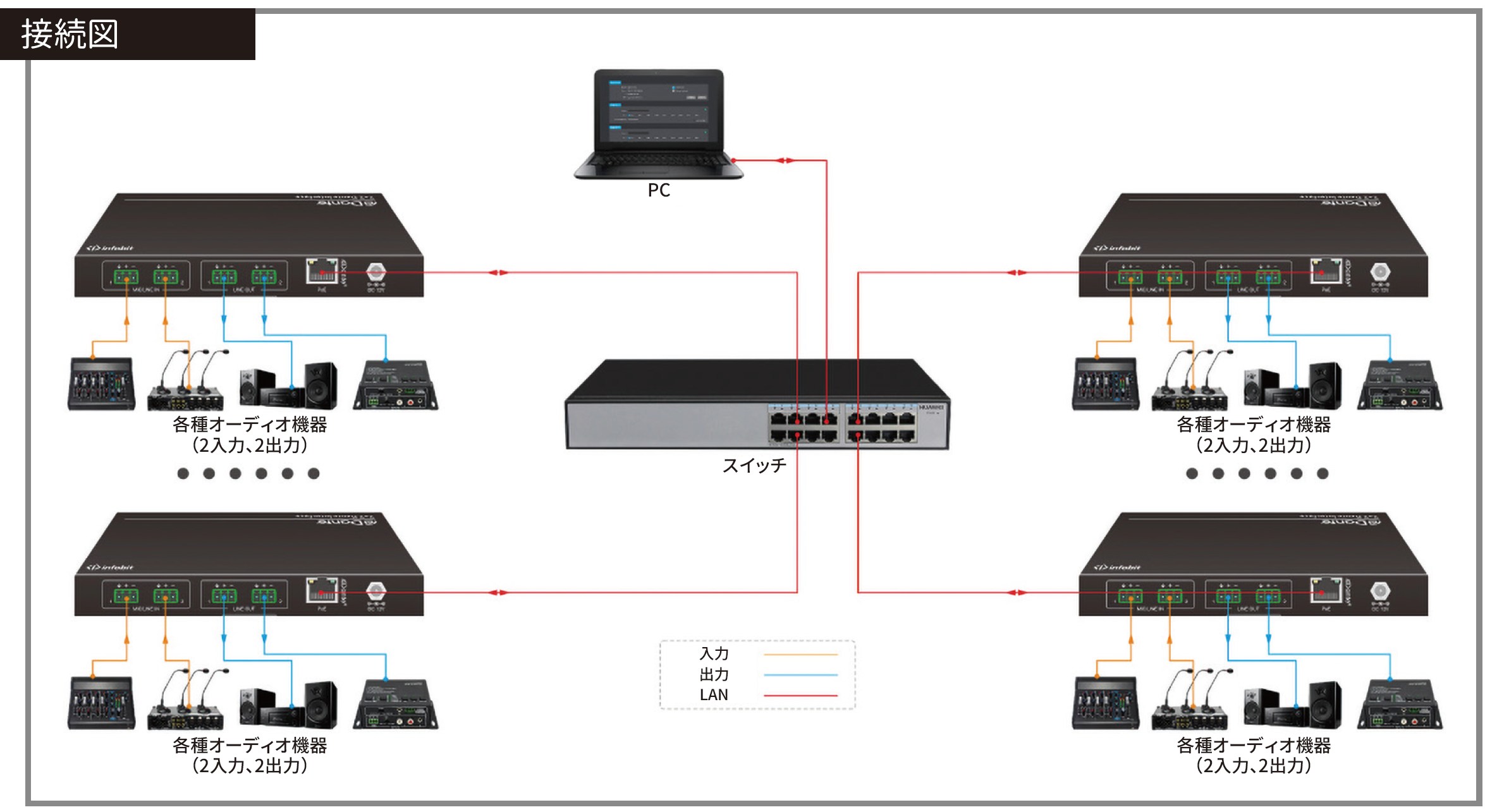

接続例
仕様
| 型番 | DP BOX-22 | |
| 入力 | 信号 | MIC/LINE IN x2 |
| コネクタ | 3ピンターミナルブロックx2 | |
| タイプ | 48Vファントム可 | |
| 出力 | 信号 | LINE OUT x2 |
| コネクタ | 3ピンターミナルブロックx2 | |
| タイプ | バランス | |
| 伝送距離 | 100m(CAT6/6A) | |
| サンプルレート | 44.1kHz or 48kHz | |
| ゲイン, レベル調整 |
ゲイン：入力: 0 ~ +48dB, 出力: -60 ~ 0dB 最大レベル：入力: +18dBu, 出力: +18dBu |
|
| 制御 | Dante | |
| 電源 |
AC 100~240V 50/60Hz, DC12V 1A PoE : IEEE802.3af Class 1 |
|
| サイズ (mm) | 185 x 115 x 22 | |
| 重量 (g) | 500 | |
